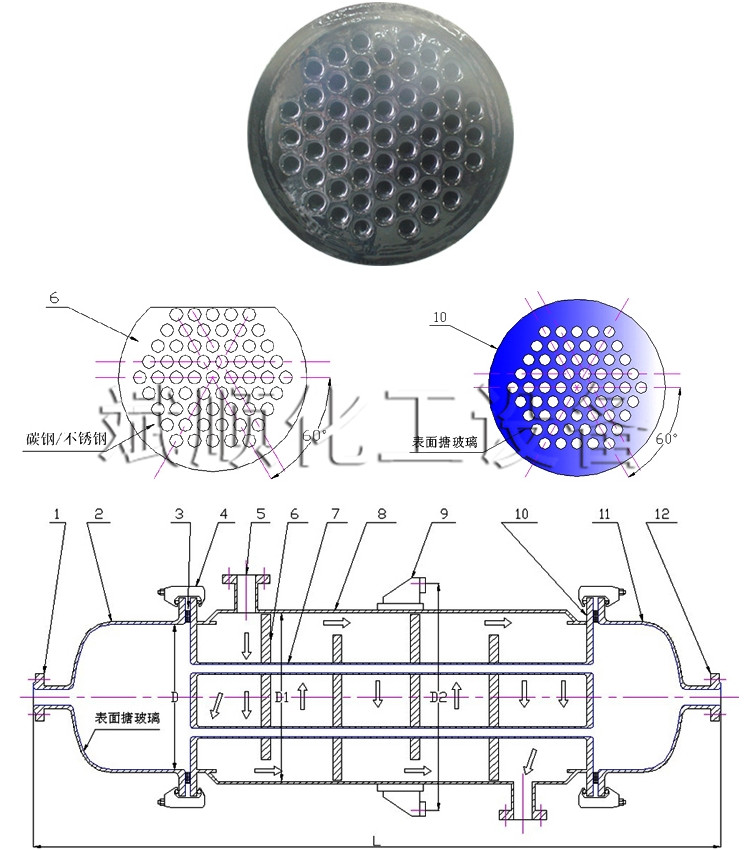

搪玻璃列管式冷凝器

（1）、（12）	物料進出口	（2）、（11）	封頭	（3）	墊圈
（4）	卡子	（5）	冷卻/加溫液進出口	（6）	折流板
（7）	換熱管	（8）	罐體	（9）	耳座（支座）
（10）	管板

搪玻璃列管式換熱器面積數據表

換熱面積 m²	D	換熱管Pipe			換熱器Exchanger
換熱面積 m²	D	L1	數量 Quantity	規格 Specification	D1	D2	L
5	Ф400	1500	19	Ф38x4	Ф500	Ф610	2100
8	Ф500	1500	37	Ф38x4	Ф600	Ф712	2150
10	Ф400	3000	19	Ф38x4	Ф500	Ф610	3600
10	Ф600	1500	55	Ф38x4	Ф700	Ф832	2200
15	Ф500	3000	37	Ф38x4	Ф600	Ф712	3650
15	Ф700	1500	83	Ф38x4	Ф800	Ф947	2300
20	Ф600	3000	55	Ф38x4	Ф700	Ф832	3700
20	Ф800	1500	109	Ф38x4	Ф900	Ф1055	2350
25	Ф900	1500	139	Ф38x4	Ф1000	Ф1148	2400
30	Ф700	3000	83	Ф38x4	Ф800	Ф947	3800
30	Ф1000	1500	163	Ф38x4	Ф1100	Ф1260	2500
40	Ф800	3000	109	Ф38x4	Ф900	Ф1055	3850
50	Ф900	3000	139	Ф38x4	Ф1000	Ф1148	3900
60	Ф1000	3000	163	Ф38x4	Ф1100	Ф1260	4000

技術條件 Design Conditions	設計壓力 Design pressure	設計溫度 Design temperature	允許溫差Permissible remperature differemce	換熱系數Heat-transfer coefficient
殼壁Shell side	0.6MPa	250℃	100℃	380～450W/m²·K
管壁Tube side	0.4MPa	250℃	100℃	380～450W/m²·K

在化學、醫藥工業的生產線中，有冷卻、凝結、加熱、沸騰等熱交換過程。這些須根據液體種類、操作條件等情況，選擇適宜的設備，使機器構造的質料，符合生產工作的需要。
不銹鋼列式熱交換器具有高耐腐蝕、高熱效率、冷卻效果好、小巧合適等等優良性能。
特點：
☆ 高耐蝕性
☆ 優良的不粘附性能，易清洗
☆ 容積小，占地少
與其它搪玻璃熱交換器比較，每單位熱交換面積，以這種熱交換器所占地盤少，這樣就可使整個生產設備的小巧經濟。

2018/09/27 17:20:14 5509 次

搪玻璃新型多孔片式冷凝器

新型多孔搪玻璃冷凝器
